功能特点：
² 45MHz到1002MHz频率带宽；
² 内置光路AGC控制电路保证输出电平稳定；
² 采用高效开关电源适配器，电压适应范围宽；
² 超低电流，超低功耗；
² 光功率报警采用LED指示灯显示；
² 内置WDM可反射PON的光信号；
产品概述
WDM性能说明
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
测试条件 |
||
|
透射工作波长 |
λ1 |
1530 |
1550 |
|
nm |
|
||
|
反射工作波长 |
λ2 |
1260 |
1310 |
1360 |
nm |
|
||
|
λ3 |
1480 |
1490 |
1500 |
nm |
|
|||
|
回应度 |
R |
0.90 |
0.93 |
|
A/W |
po=0dBmλ=1550nm |
||
|
隔离度 |
透射 |
|
30 |
|
|
dB |
隔离度 |
|
|
反射 |
|
2 |
|
|
dB |
|
||
|
偏振相关损耗 |
透射 |
PDL |
|
|
0.05 |
dB |
偏振相关损耗 |
|
|
反射 |
|
|
0.05 |
|
||||
|
方向性 |
D |
50 |
|
|
dB |
λ=1550nm |
||
|
回波损耗 |
RL |
-40 |
|
|
dB |
λ=1550nm |
||
|
插入损耗 |
透射端 |
IL |
|
|
0.7 |
dB |
插入损耗 |
|
|
反射端 |
|
|
0.7 |
dB |
|
|||
光接收机技术指标
|
编 号 |
项 目 |
技 术 参 数 |
备 注 |
|
1 |
接收光波长 |
1550nm |
|
|
2 |
光反射损耗 |
>45dB |
|
|
3 |
光接收回应度 |
0.9A/W(1550nm典型值) |
|
|
4 |
输入光功率范围 |
-18dBm ~-3dBm |
|
|
5 |
光纤类型 |
单模(9/125mm) |
|
|
6 |
光纤连接器类型 |
SC/APC& FC/APC |
|
|
7 |
输出电平 |
≥75dBuV |
|
|
8 |
AGC范围 |
-15dBm ~-5dBm |
客户选定 （AGC最大10 dBm范围） |
|
9 |
F型射频接头 |
英制、公制 |
|
|
10 |
频率带宽 |
87MHz -1002MHz |
|
|
11 |
射频带内平坦度 |
±1dB |
|
|
12 |
系统阻抗 |
75Ω |
|
|
13 |
反射损耗 |
≥14 dB |
|
|
14 |
MER |
≥36dB |
注：1 |
|
15 |
BER |
＜10-4 |
|
|
16 |
C/N |
≥43dB |
注：1 |
|
17 |
CSO |
≥55dB |
|
|
18 |
CTB |
≥55dB |
|
|
注1：在112.25MHz-152.25MHz频率范围内配置6个PAL-D 模拟电视频道信号，在203MHz~898 MHz 频率范围内传送87路数字调制信号，数字调制信号的电平（8 MHz 带宽内）比模拟信号的载波电平低6-10dB，光接收机输入光功率为-9dBm 时测量C/CTB、C/CSO 及C/N等。 |
|||
① 物理参数
尺寸：93mm长×60mm宽×22mm高 重量： 最大0.3kg
② 使用环境
使用条件： 温度： 0℃——+45℃ 湿度：40%——70% 无凝结
存储条件： 温度：-25℃——+60℃ 湿度：40%——95% 无凝结
供电范围： 输入: VC~100V-~240V 输出: DC +12V/500mA

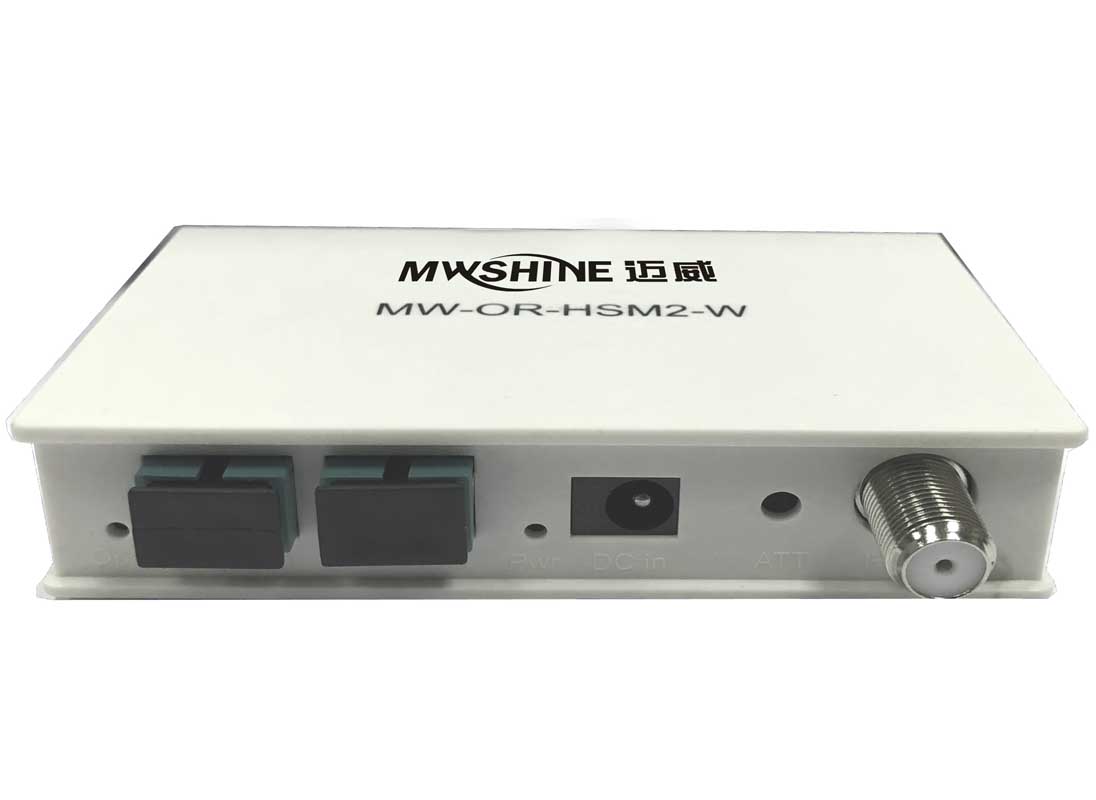

接口及使用说明
1）RF输出口：
2）DC005电源界面：接电源适配器DC12V/500mA。
3）光纤接口：SC/APC光纤信号接入Optical in共公端。
4）光纤接口：SC/PC光纤信号接入,PON in透射端。
5）电源指示灯：整机供电正常亮绿色。
6）接收光信号指示灯：
A．当接收光功率大于-5dBm或小于-15 dBm指示灯亮红色灯。
B．当接收光功率-5 dBm到 -15 dBm范围内，指示灯为绿灯。
7）轻触开关：手动(MGC)衰减范围0-10共10dB为循环设置（0-10,10-0）(选项）。
