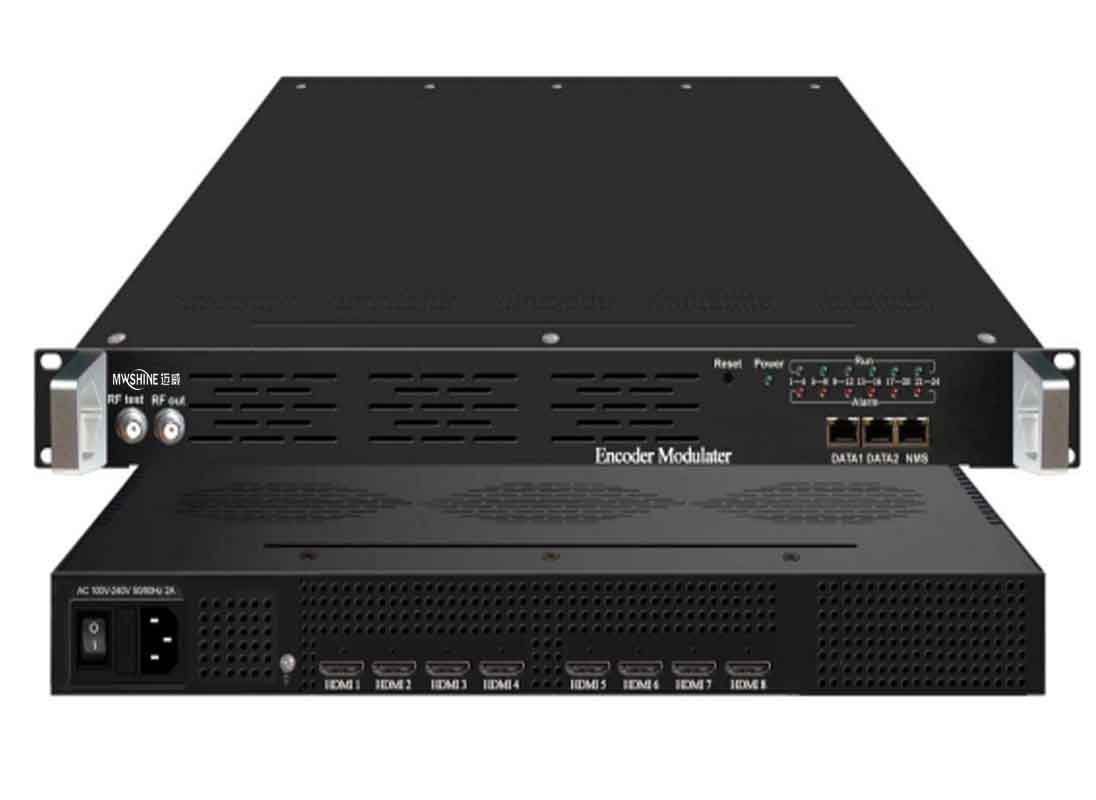

MW-DVS-64系列高清编调一体机

MW-DVS-64系列高清编码调制一体机是我公司最新研发的集高清编码和调制于一体的高性价比设备。该设备支持4路、8路HDMI输入、1路千兆IP输出和1路百兆IP输出;支持4个DTMB单载波(或DVB-C/-T)输出或4路MPTS输出。该设备支持OSD功能,可在每路编码视频中插入图片、二维码、文字等信息(选配),具有高集成度、高性能、低成本的特点,单台设备集成了一套前端系统功能,非常适用于酒店、会所、医院、浴场等数字电视系统。

特点

支持4路、8HDMI输入,MPEG-4 AVC/H.264/标清编码

支持MEPG-1 Layer2音频编码格式

该设备支持OSD功能,可在每路编码视频中插入图片、二维码、文字等信息(选配)

支持1路千兆、1路百兆IP输出,128IP地址,UDPRTP协议

支持4DTMB(DVB-C/-T)载波输出

支持4MPTS输出(DATA1),UDPRTP协议

支持DTMB GB20600-2006调制标准

优异的RF输出性能,MER40dB

支持Web网络管理


输入

4路、8HDMI输入



1IP千兆输出、1路百兆IP输出,128IP地址,UDPRTP协议



1Tuner输入(选配)

输出

射频输出4个频点、IP输出4MPTS

视频编码

 编码格式

MPEG-4 AVC/H.264



输入接口

4路、8HDMI



分辨率

输入:1920×1080_60i,1920×1080_50i,

1280×720_60i,1280×720_50i





输出:1920×1080_60i,1280×720_60i, 1920×1080_50i,1280×720_50i, 720×480_50i,320×240_60i,

176×240_60i, 176×120_60i,

720×576_50i,704×576_50i,

640×576_50i, 352×288_50i,



码率

0.8Mbps~13Mbps(每个通道)



码率模式

CBRVBR

音频编码

编码格式

MPEG1 Layer2



采样率

48KHz



比特率

32kbps,48kbps,56kbps,64kbps,80kbps,96kbps,112kbps,128Kbps,160kbps,192kbps,224kbps,256kbps,320kbps,384kbps

调制

 调制通道

4DTMB



 标准

DTMB GB20600-2006



 星座

4QAM16QAM32QAM64QAM

RF输出

 输出通道

1RF接口,4个频点,F头,75Ω阻抗



 频率范围

50~900MHz1kHz步进



 输出电平

-26dBm~-1dBm81~106dBμ),0.1dB



 MER

40dB

系统

 支持网络升级



 中文/英文操作界面

通用

 尺寸(长×宽×高)

482mm×410mm×44mm



 重量

8kg



 温度范围

0~45(工作)-20~80(存储)



 电源需求

AC100~240V50/60Hz



功耗

<90W
