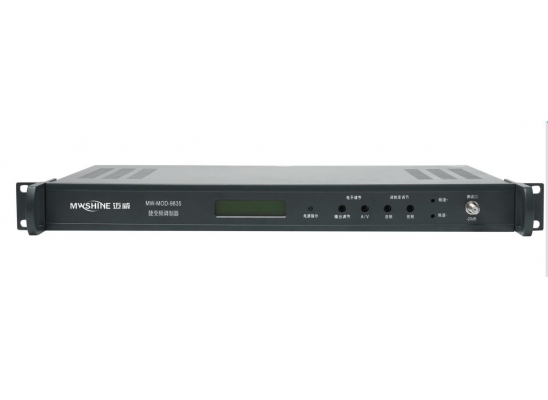

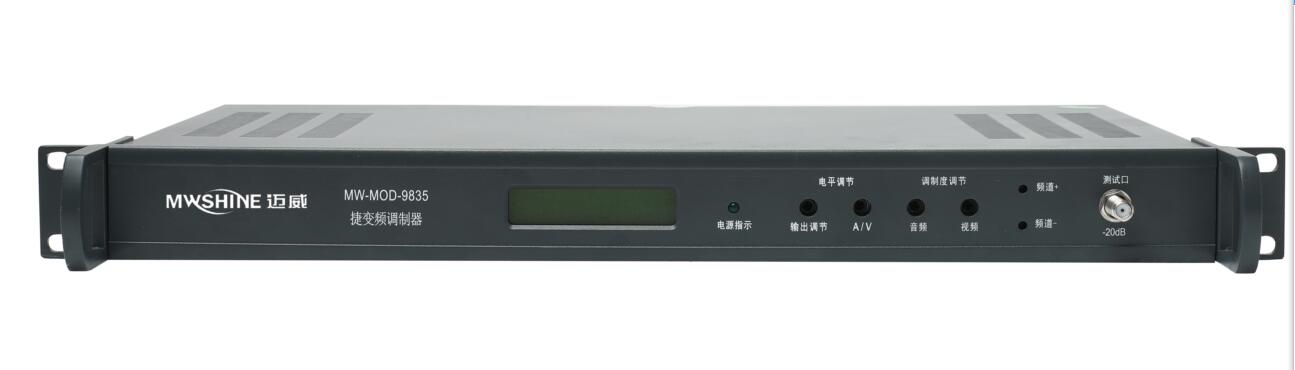

MW-MOD-9835捷变频邻频调制器

MW-MOD9835捷变频邻频调制器,实现45-870MHz范围内视/音频信号的射频调制。由于可以方便地更改输出频率,该产品更适合于作为系统前端调制器的备份。调制器允许输入0.7~1.4V视频信号源信号,例如:卫星接收机、电视摄像机或电视解调器等。在正常频偏条件下,通过外部的连续调节可以输入0.775V±10dB/10KΩ的音频信号。调制器图像、伴音、中频通道分别采用声表滤波处理,具有标准残留边带特性,避免了图像、伴音通道相互干扰,使之最适用于邻频传输系统。具有视频箝位电路,有效去除外来叠加交流声。具有中频环路,提供了频道变换前的外部信号处理。图像电路采用晶体振荡,本振、伴音电路采用频率合成技术,保证输出电视频道的频率稳定度。采用二次变频方案,以及高选择性跟踪滤波器,有效保证了整个频带内良好的寄生输出抑制性能。

资料下载
特点

     标准视、音频信号输入

     45-870MHz范围的所有系统和电视频道

     具有视频输入箝位电路、伴音输入标准预加重电路

     图像、伴音、中频通道分别采用声表滤波处理

     具有外部中频环路

     视、音频调制度可调

● 采用频率合成技术,频率稳定度高

● 射频输出电平可调

     液晶显示

     视、音频调制度过调指示

     RF输出电平监测口(-20dB

     采用模块放大推动输出,稳定可靠

     标准19寸机箱结构
