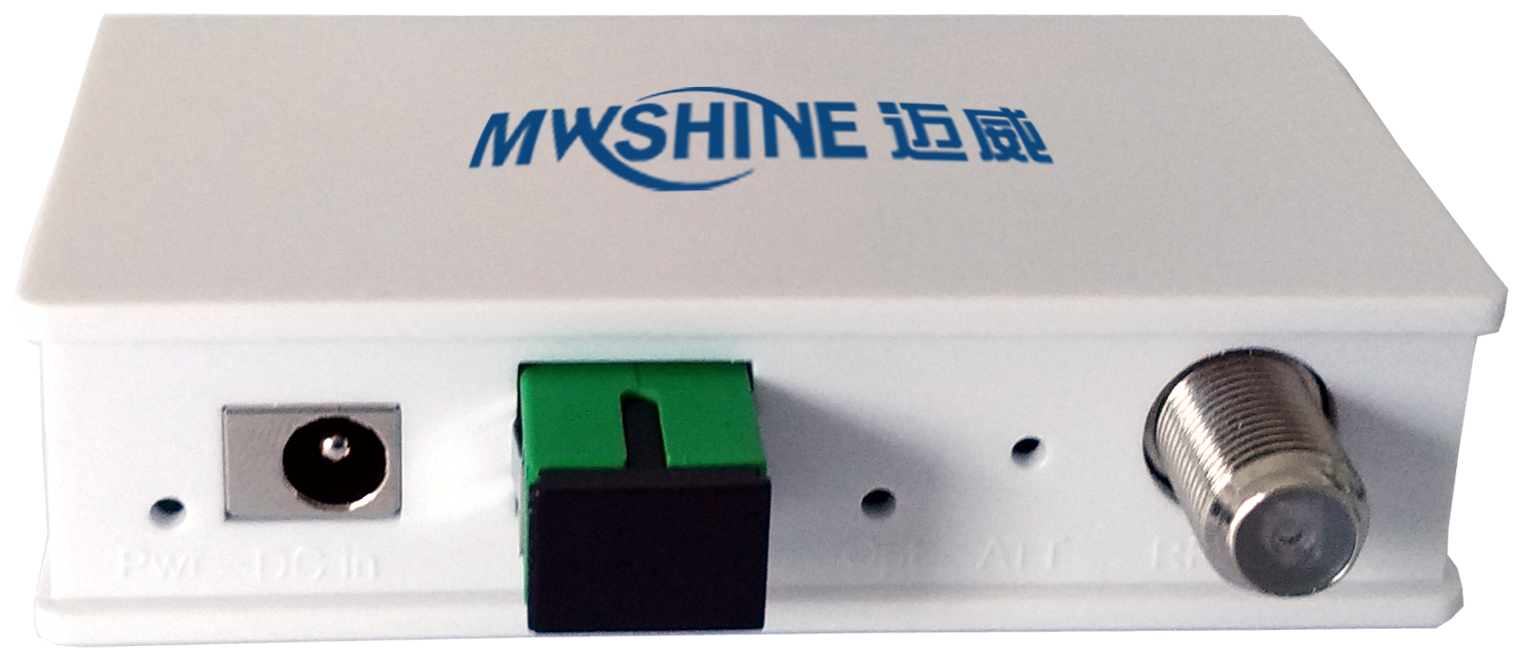

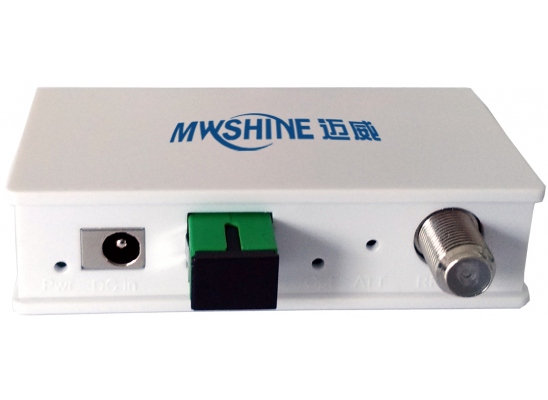

MW-OR-HSM1超低光功率FTTH光接收机

MW-OR-HSM1型FTTH光接收机是为了适应现代HFC宽带传输网络的需要而设计的家用型光接收机。频率带宽45-1002MHz。

特点

²  45MHz到1002MHz频率带宽;

²  内置光路AGC控制电路保证输出电平稳定

²  采用高效开关电源适配器,电压适应范围宽;

²  超低电流,超低功耗;

²  光功率报警采用LED指示灯显示;

性能指标:





1

接收光波长

1550nm

2

光反射损耗

>45dB

3

光接收回应度

  0.9A/W(1550nm典型值)

4

输入光功率范围

-18dBm ~-3dBm

5

光纤类型

单模(9/125mm)



6

光纤连接器类型

SC/APC& FC/APC

7

输出电平

75dBuV



8

AGC范围

-15dBm ~-5dBm

客户选定

AGC最大10 dBm范围)

9

F型射频接头

英制



10

频率带宽

87MHz -1002MHz



11

射频带内平坦度

±1dB



12

系统阻抗

75Ω



13

反射损耗

14 dB



14

MER

36dB

注:1

15

BER

10-4



16

C/N

43dB

注:1

17

CSO

55dB

18

CTB

55dB
