一、功能特点：
² 45MHz到1000MHz平台宽带和1310、1550双窗口设计平台；
² 完善的浪涌抑制电路配合高通滤波器，有较强的抗雷击和预防浪涌冲击的能力；
² 低功耗设计，整机功耗小于11W；并具有数码显示功能；
² 可使用二类应答器(选配）。

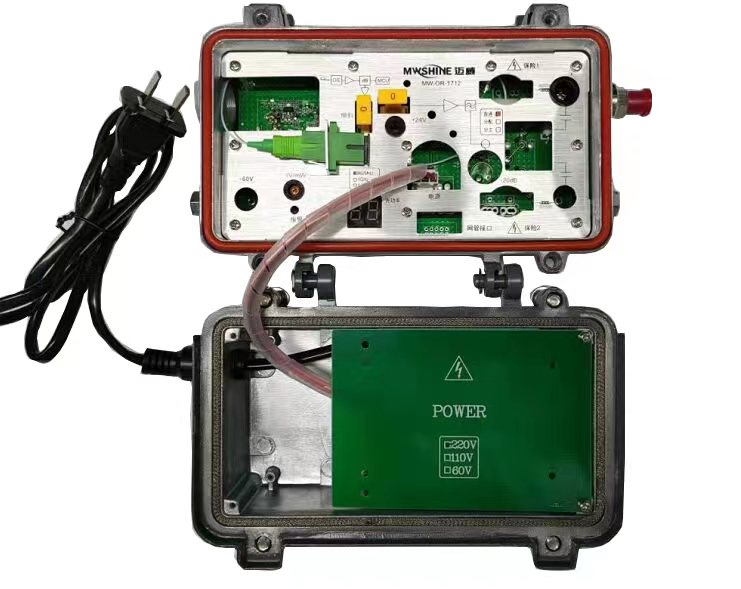

二、产品概述：
MW-OR-1712光接收机电原理框图
① 产品性能指标
MW-OR光接收机技术指标
|
编 号 |
项 目 |
技 术 参 数 |
备 注 |
|
|
1 |
接收光波长 |
1290-1600nm |
|
|
|
2 |
输入光反射损耗 |
>56.2dB |
|
|
|
3 |
电流响应度 |
0.85A/W(1310nm典型值) |
|
|
|
4 |
接收光功率范围 |
-18dBm～+2dBm |
|
|
|
5 |
输出电平 |
92dBμV±1dB |
AGC-5dBm到-15dBm接收 |
|
|
6 |
光纤类型 |
单模(9/125nm) |
|
|
|
7 |
光纤连接器类型 |
FC/APC or SC/APC |
|
|
|
8 |
等效噪声输入电流 |
≦8PA√Hz |
SJ/T10663-1995第4.21 |
|
|
9 |
频率带宽 |
45-1000MHz |
|
|
|
10 |
射频带内平坦度 |
±0.52dB |
|
|
|
11 |
射频反射损耗 |
≥19.2’ dB (45-1000MHz) |
|
|
|
12 |
系统链路指标 |
C/N ≥47dB |
|
|
|
C/CTB ≥ 65dB |
||||
|
C/CSO ≥ 62dB |
||||
|
13 |
测试口电平 |
-20dB |
相对于主输出 |
|
|
14 |
增益调整范围 |
0~20dB(1 dB进步) |
出厂0dB |
|
|
15 |
倾斜调整范围 |
0~14dB(1 dB进步) |
出厂0dB |
|
|
16 |
射频输出连接 |
F型接头 |
|
|
|
17 |
电源交流供电电压 |
~~60V：35-95VAC 50Hz ~220V：110-265VAC 50Hz |
|
|
|
18 |
最大功耗 |
≤11W |
|
|
|
注：链路测试方法：111-550MHz带宽内安排55个PAL_D模拟电视频道，550~1000MHz内安排39路QAM64的数字载波，，并且电平低于模拟载波10dB。标称光链路衰减，-5dBm光功率接收；独立端口模拟电视信号92dBuV输出10dB斜率。 |
||||
② 物理参数
尺寸：215 mm长×140mm宽×100mm高 重量： 最大2kg
③ 使用环境
使用条件： 温度：-40℃——+60℃ 湿度：20%——95% 无凝结
存储条件： 温度：-45℃——+80℃ 湿度：20%——95% 无凝结
三、使用说明:
1、供电: 因为您选购的是220VAC供电的光接收机，确认外壳良好接地后方可接上电源；电源接通后，机器内的报警状态灯和电源指示灯点亮亮说明功电正常。
2、输入光纤连接：断开电源，用镜头纸蘸无水酒精将输入光纤，接入到光纤适配器中（FC/APC或SC/APC），盘绕时光纤曲度不宜太小。在输入光功率不大于2mW(3dBm)前提下，再接通电源电源指示灯点亮。数码管显示当前光功率当低于0 dBm时“-”灯点亮，还可以通过光功率测试进行测试，正常情况下这个值与光功率计实测值应基本相符。否则应擦拭光纤接头。当输入光功率过高或过低时报警灯点亮。
3、输出电平调整：本机在-5dBm到-15dBm光功率输入时，标准配置下整机输出电平为92dBmV±1dB。正确输入光信号后，在输出口用场强仪检测电平值，可通过调整衰减位置上的固定衰减器的衰减量的大小来调整整机的输出电平的大小；适当设置输出电平的倾斜可以改善RF传输的失真特性，本机器在出厂时输出电平的斜率设置为0dB，只要调整“倾斜”的位置上的固定衰减值的，即可将整机电平的斜率设置为某一特定值（斜率调节采用固定衰减器方式实现）；本机还可根据不同网络的实际需求。在使用过程中可利用输出口对应的-20dB测试口进行在线测量维护，而不中断下行输出。
“输入光功率--测试点电压--输出电平”对应值
|
输入光功率 (mW/dBm) |
测试点电压 (V) |
|
0.32/-5.0 |
0.32 |
|
0.25/-6.0 |
0.25 |
|
0.2/-7.0 |
0.2 |
|
0.16/-8.0 |
0.16 |
|
0.13/-9.0 |
0.13 |
|
0.10/-10.0 |
0.1 |
|
0.08/-11.0 |
0.08 |
|
0.06/-12.0 |
0.06 |
|
0.05/-13.0 |
0.05 |
|
0.04/-14.0 |
0.04 |
|
0.02/-16.0 |
0.02 |
|
0.01/-18.0 |
0.01 |
四、注意事项:
A：本使用手册仅限于专业人士使用。
B：为了避免电击的危险，非专业人员不要进行包括安装和故障检修在内的任何维护工作。涉及的所有安装、维护工作均需专业人员在认真阅读完本使用手册后，严格按照该使用手册的相关指导进行操作。
C：未经本公司允许擅自更换各部分电路及元器件本公司概不承担任何维修责任和后果。
D：由于光纤连接头有不可见激光应避免将光纤连接头对准人眼以免造成永久性伤害。
E：禁止在未采取防静电措施的情况下，用手触摸模块，避免损坏模块。
F：在将光纤连接头插入光纤连接器前，应用棉球或擦镜纸蘸上无水酒精，将光纤连接头擦拭干净。
G：在盘绕光纤时应小心盘绕，光纤的弯曲程度不宜太小避免折断或减小功率。
H：避免连续快速拔插电源，以免有可能损坏机器。
I：使用设备为AC60V供电时，应注意在测试时需将过流插片拔出，防止损坏测试设备或发生意外。
J：使用时应将设备外壳接地良好。
K：凡涉及该产品的所有改动，恕本公司不再另行通知。
